产品描述

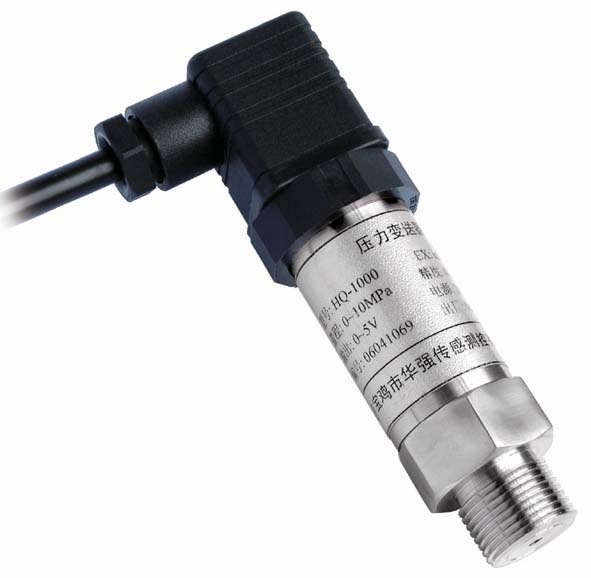

    HQ1000系列是我公司自行设计定型并自主研制开发的压力变送器产品。该产品采用进口不锈钢隔离膜压阻式OEM压力传感器作为信号测量元件并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿，为对应于HQ100系列传感器提供标准化信号输出的变送器。其主要特点是量程覆盖范围宽，介质兼容性好，性能稳定可靠，精度高，输出信号形式多样，可进行现场调校。

主要技术指标

测量范围	-0.1…0～0.01…100MPa
输出形式	4～20mADC(2线)，0～5VDC（3线或4线），0～10mADC（3线或4线）
压力类型	表压，绝压，密封压
精确度	≤±0.25%FS（典型）；≤±0.5%FS（最大）；
年稳定性	≤±0.1%FS（典型）；≤±0.2%FS（最大）；
过载能力	150%
供电电压	12～28VDC(典型：24VDC)
补偿温度	-20℃～+70℃
工作温度	-40℃～+85℃
绝缘电阻	>100MΩ/50V
绝缘强度	>500MΩ/50V
压力连接	M20×1.5，M12×1，G1/4，G1/2
电气连接	赫斯曼插头或电缆线
适用介质	与316不锈钢相兼容的流体
外壳保护	IP65
防爆等级	ExiallCT5

通用外型结构及接口

电气连接

应用范围
