产品描述

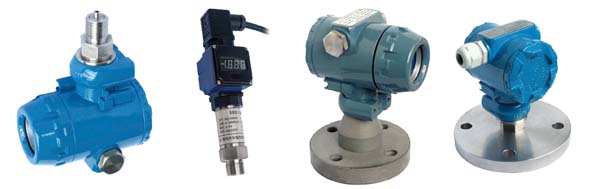

    HQ2000型工业压力变送器应用于环境比较恶劣的露天现场，能够实现零点迁移和量程调节，广泛用于石油，化工，冶金，食品制药等行业的过程控制和压力测量，且具有0～100％线性压力指示表，LED液晶显示等多种形式可供选择。HQ2000M系列是我公司在HQl000基础上改进而成，除具有HQl000的一切特点外增加了现场压力显示，适用于工作环境比较恶劣，同时要求现场显示被测压力量的场合，分不同量程和使用环境有多种结构可供选择。该系列均为对应于HQ100系列传感器提供标准化信号输出的变送器。它是在传感器基础上采用先进的信号调节模块而成。其主要特点是三位半LED压力显示，同时输出4～20mA信号。

主要技术指标

型号	HQ2000	HQ2000M	HQ2000F1	HQ2000PM
量程	-0.1……0～0.01……100MPa
输出形式	4～20mADC(2线)，0～5VDC（3线或4线），0～10mADC（3线或4线）
压力类型	表压，绝压，密封压
精确度	≤±0.25%FS（典型）；≤±0.5%FS（最大）；
年稳定性	≤±0.1%FS（典型）；≤±0.2%FS（最大）；
过载能力	150%
供电电压	12～28VDC(典型值：24VDC)
补偿温度	-20℃～+70℃
工作温度	-40℃～+85℃
绝缘电阻	>100MΩ/50V
绝缘强度	>500MΩ/500V
压力连接	M20×1.5,M12×1,G1/4,G1/2,法兰		法兰		法兰
电气连接	电缆线	赫斯曼插头	电缆线
外壳保护	IP65
防爆等级	ExiallCT5
使用介质	与316不锈钢相兼容的流体		强腐蚀性液体		与316不锈钢相兼容的流体

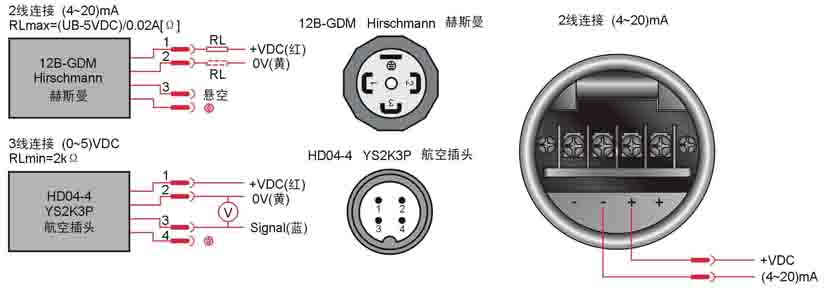

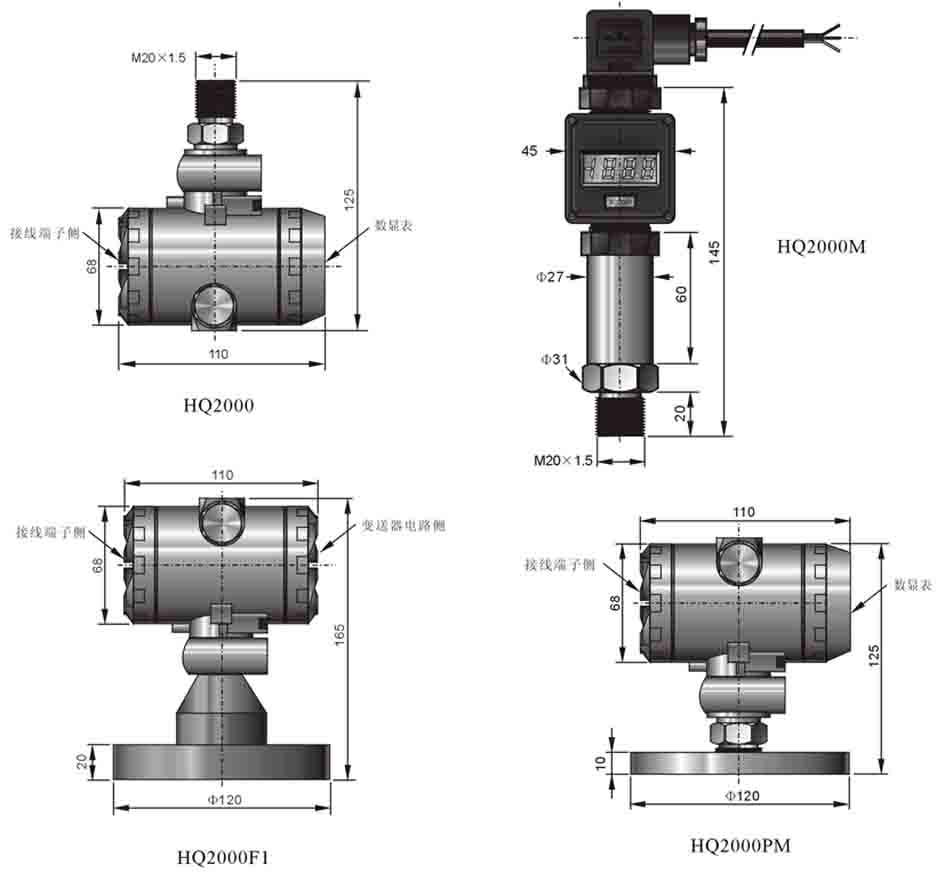

通用外型结构及接口
