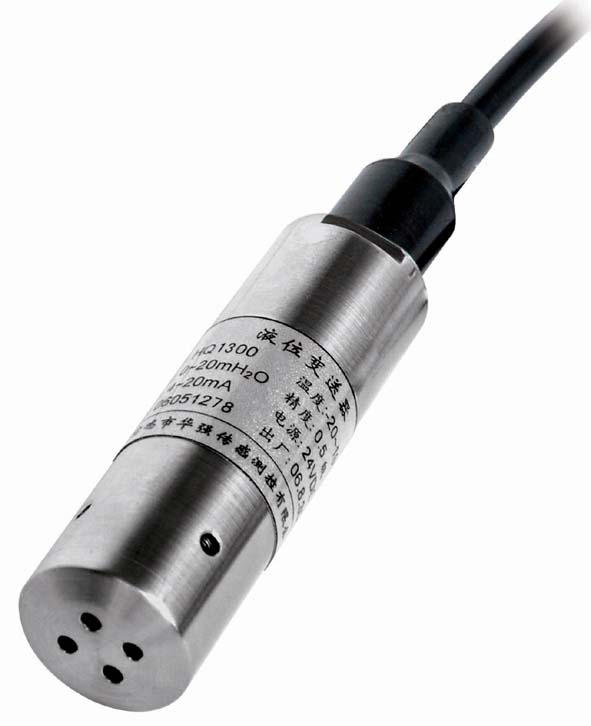

产品描述

    HQ1300型硅压阻式液位变送器是在液位传感器的基础上把与液位深度成正比的液体静压力测量出来，并经过放大电路转换成标准电流电压信号输出，建立起输出电信号与液位深度的线性对比关系，实现对液体深度的测量。在结构上采用了防水导线与不锈钢外壳密封连接，通气管在电缆内与外界相通，内部结构防结露设计。具有良好的稳定性和可靠性，广泛应用于环保、水利、电厂、城市供排水、水文勘探等领域的水位的测量与控制。

主要技术指标

测量范围	0～1……2……3……4……5……10……200m
输出形式	4～20mADC(2线)，0～5VDC（3线或4线），0～10mADC（3线或4线）
精确度	≤±0.25%FS（典型）；≤±0.5%FS（最大）；
年稳定性	≤±0.1%FS（典型）；≤±0.2%FS（最大）；
过载能力	150%
供电电压	12～28VDC(典型：24VDC)
补偿温度	-20℃～+70℃
工作温度	-40℃～+85℃
绝缘电阻	>100MΩ/50V
绝缘强度	>500MΩ/500V
测压方式	投入式
电气连接	防水密封电缆引线
外壳保护	IP65
防爆等级	ExiallCT5
使用介质	与316不锈钢相兼容的流体

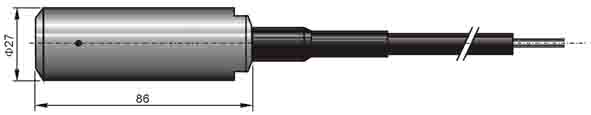

外型结构

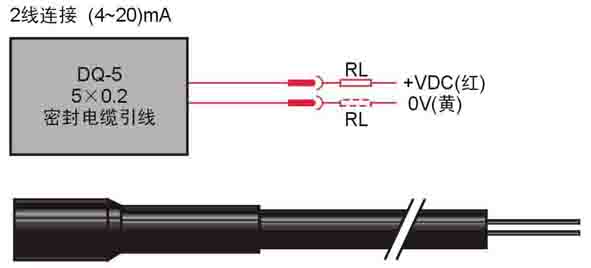

电气连接

应用范围
