产品描述

   HQll51压力/差压/绝压变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成4～20mADC信号输出。HQll5l智能型可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。HQll51现场可调式智能差压变送器是本公司根据现场要求研制开发的新产品，可脱离手操器，通过按键方式实现现场调零、状态等操作。

性能规格

(零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。)

1.1  参考精度

1.1.1  数字、智能：±0.1％校验量程

1.1.2  模拟、线性：±0.2％校验量程

1.2  稳定性

1.2.1 数字、智能：6个月，±0.1％URL

1.2.2  模拟、线性：6个月，±0.2％URL

1.3  环境温度影响

1.3.l  数字、智能

零点误差：±0.2％URL/+56℃

总体误差：±(0.2％URL+0.18％校验量程)/+56℃

1.3.2  模拟、线性

零点误差：±0.5％URL/+56℃

总体误差：±(0.5％URL+0.5％校验量程)/+56℃

1.4  静压影响

1.4.1 零点：对于量程4～8，在13790kPa为±0.2％URL；其它量程为±0.25％URL。零点误差可在线通过重新调零来修正。

1.4.2 量程：可修正至±0.25％输出读数/6895kPa，对于量程3，可修正至±0.5％输出读数/6895kPa

1.5  振动影响

在任意轴向上，200Hz下振动影响为-0.05％URL/g

1.6  电源影响

小于±0.005％输出量程／伏特

1.7  负载影响

没有负载影响，除非电源电压有变化。

1.8  电磁干扰/射频干扰(EMI/RFI影响)

由20~1000MHz，场强达至30V/M时，输出漂移小于7.1％量程。

1.9  安装位置影响

零点漂移至多为7.25kPa。所有的零点漂移都可修正掉，对量程无影响。

功能规格

2.1  测量范围：见选型表

2.2  零点与量程

2.2.1  数字、智能：可用本机量程和零点按钮调整，或用HART手操器远程调整。

2.2.2  模拟、线性：量程和零点连续可调。

2.3  零点正、负迁移

零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程大于或等于最小量程。

2.4  输出

数字、智能：4～20mA DC，用户可选择线性或平方根输出，数字过程变量叠加在4～20mADC信号上，可供采用HART协议的上位机使用。

模拟、线性：4～20mA DC，与过程压力成线性。

2.5  阻尼时间常数

数字、智能：时间常数可调，以0.1秒递增，由最小至16.0秒。

模拟、线性：时间常数可调，由最小至1.67秒．

2.6  环境温度极限

数字、智能：-40℃～+85℃

模拟、线性：-40℃～+93℃

带液晶表头：-30℃～+60℃

2.7  过程温度极限

充硅油：-40℃～+104℃

充惰性液：-18℃～+71℃

2.8  贮存温度极限

数字、智能：-51℃～+85℃

模拟、线性：-51℃～+121℃

带液晶表头：-40℃～+70℃

2.9  环境湿度

0～100％相对湿度

2.10  静压与过压极限

变送器任意一侧加0～13.79MPa压力不会引起损坏。在3.45kPa～13.79MPa的静压范围内工作时符合性能规格要求。

2.11  容积变化量

小于0.16cm3。



安装



3.1  电源及负载条件



Vmin	Vmax	Rmin	Rmax	供电电压（Vs）下的RL
12	45	0	1650	Rl=34.5(Vs-12)





物理规格



4.1  接液部分材质

4.1.1  接液膜片:316L不锈钢，哈氏合金C-276，蒙乃尔或钽。每种型号的可选材料，参见订货信息表。

4.1.2  容室法兰和过程接头:316不锈钢，哈氏合金C或蒙乃尔。每种型号的可选材料，参见订货信息表。

4.l.3  膜盒垫圈和过程接头垫圈:氟橡胶(还有其他材料可选)。

4.1.4  排液/排气阀:316不锈钢，哈氏合金C，蒙乃尔。每种型号的可选材料，参见附录HQ1151/3051压力/差压/绝压变送器选型表。

4.2  非接液部分材质

4.2.1  螺栓：不锈钢

4.2.2  电子外壳：低铜合金铝，符合NEMA 4X。

4.2.3  表盖O型圈：丁腈橡胶

4.2.4  铭牌和位号牌：不锈钢

4.2.5  填充液：硅油或惰性液



外型结构

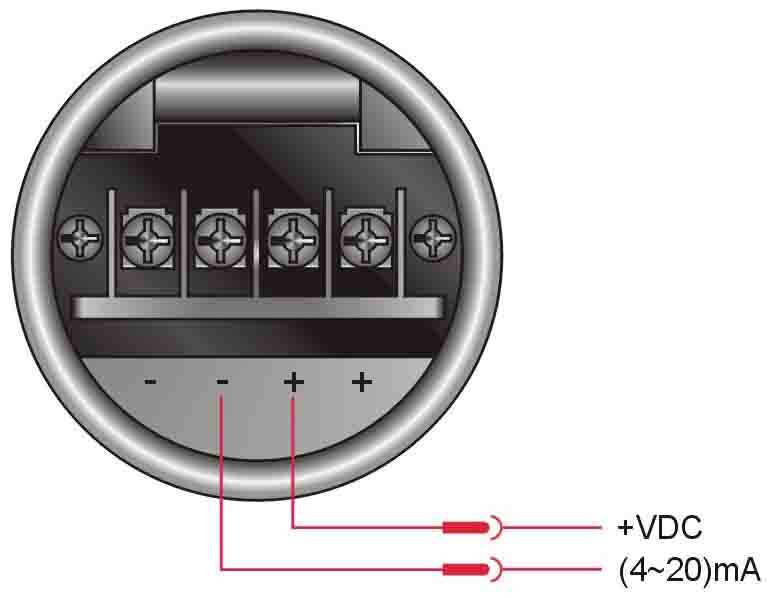

电气连接

测量范围	2,3,4,5	6	7	8	9
M(mm)	54	55.2	55.6	57.2	59
