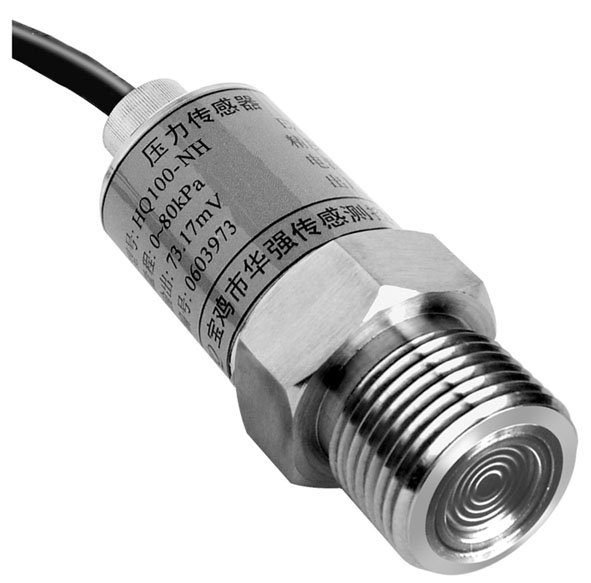

产品描述
HQ100T系列高温传感器利用陶瓷厚膜敏感元件及蓝宝石芯体，针对较高温度范围测试条件下而制造的。它适应介质温区宽，因此拓宽了传感器的应用范围，是高温环境检测条件下的最佳选择。
HQ100T是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器，陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40℃～150℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2kV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。
蓝宝石由单晶绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石有着非常好的弹性和绝缘特性(1000℃以内)．对温度变化不敏感，即使在高温条件下．也有着很好的工作特性；蓝宝石的抗辐射特性极强；另外，硅-蓝宝石半导体敏感元件，无p-n漂移，因此，可应用于各种复杂环境场合。
传感器由双膜片构成：钛合金测量膜片和钛合金接收膜片。印刷有异质外延性应变灵敏电桥电路的蓝宝石膜片，被熔焊在钛合金测量膜片上。被测压力传送到接收膜片上。在压力的作用下，钛合金接收膜片产生形变，该形变被硅-蓝宝石敏感元件感知后，其电桥输出会发生变化，变化的幅度与被测压力成正比。电桥电路将电桥的失衡信号，转换为电压信号输出。
工作原理
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0／3.0／3.3mV／V等，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～+70℃，并可以和绝大多数介质直接接触。
HQ100T陶瓷传感器由于没有液体的传递作用无任何填充液，不会产生工艺污染。因此在食品、医药等行业有着广泛的应用，加之是干式陶瓷膜片，故不受安装方向影响，其与德国Hirschmann系列连接器配用的压力变送器被广泛地应用在各种测量压力的场合。
产品特点
|
量程
0～100kPa
0～200kPa
0～500kPa
0～1MPa
0～2MPa
0～5MPa
0～10MPa
0～25MP。
0～40MPa
0～60MPa
0～200kPa(绝压)
0～1MPa(绝压)
主要技术参数
|
型号 |
HQ100T |
|
温度 |
0℃～+120℃（陶瓷芯体） |
0℃～+200℃（蓝宝石芯体） |
|
量程 |
200KPa……60MPa |
200KPa……160MPa |
|
零位输出 |
0±2mV/V |
0±1mV/V |
|
输出灵敏度 |
2.0～4.8mV/V |
2.0～5mV/V |
|
响应时间 |
6～9VDC |
6～15VDC |
|
供电 |
<1ms |
<2ms |
|
线性 |
0.2～0.4%FS |
0.2～0.5%FS |
|
重复性 |
0.2～0.4%FS |
0.2～0.5%FS |
|
迟滞 |
0.2～0.4%FS |
0.2～0.5%FS |
|
输入阻抗 |
6KΩ～13KΩ |
3KΩ～8KΩ |
|
补偿温度 |
±0.015%FS/℃ |
±0.015%FS/℃ |
|
工作温度 |
-40℃～+120℃ |
-65℃～+200℃ |
|
绝缘电阻 |
>100MΩ/50V |
|
绝缘强度 |
>500MΩ/500V |
|
压力连接 |
M20×1.5，M12×1、G1/4，G1/2 |
|
电气连接 |
电缆或接插件引线方式 |
|
适用介质 |
与316不锈钢相兼容的流体 |
|
外壳保护 |
IP65 |
|
防爆等级 |
ExiallCT5 |

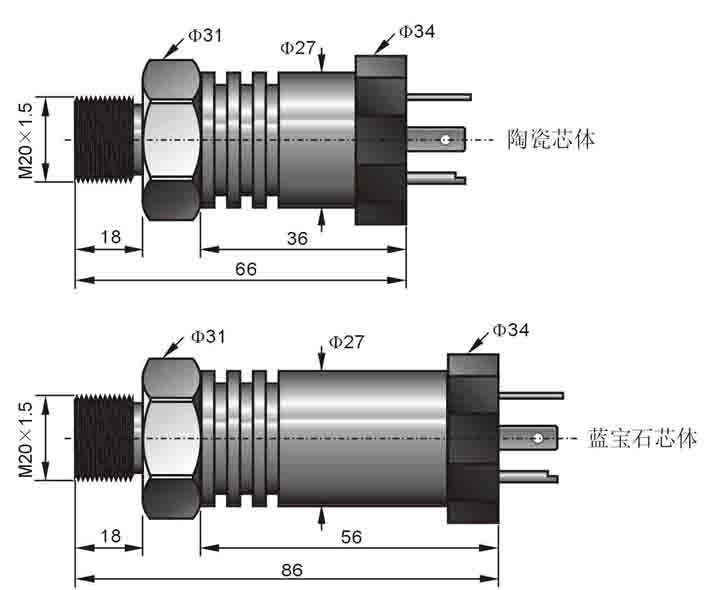

通用外型结构及接口

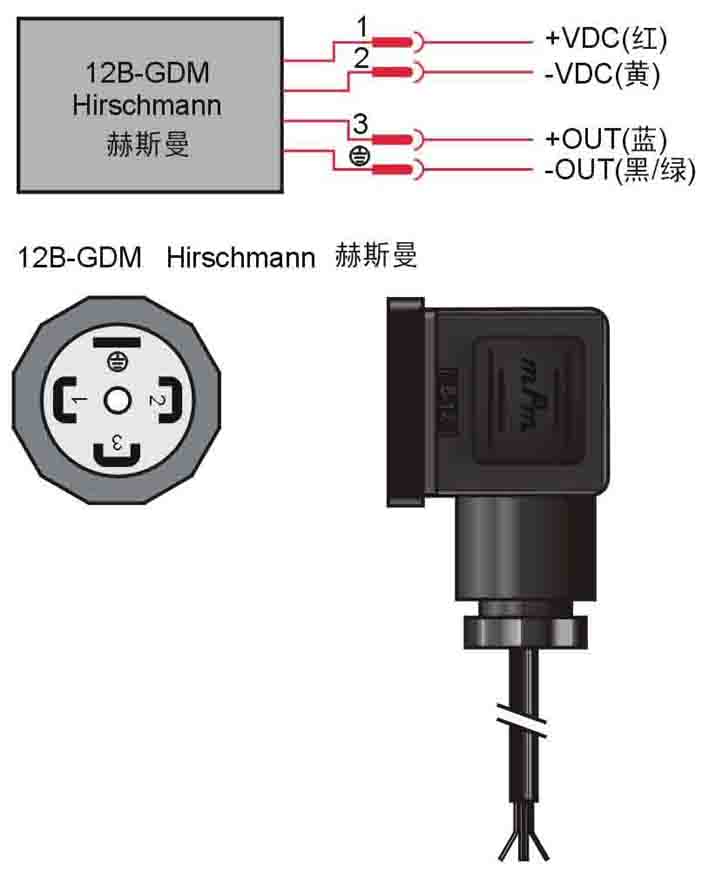

电气连接
应用范围
| |
